شرکت سیناراد کالا بعنوان اولین واردکننده لوله و اتصالات گرید دارویی در کشور شناخته میشود. از جمله معتبرترین استانداردهای جهانی در زمینه انتخاب لوله و اتصالات میتوان به ASME BPE و DIN اشاره کرد. این استانداردها دارای الزاماتی در زمینه مشخص نمودن سایز (قطر داخلی و ضخامت)، ترکیب آلیاژی 316L، پولیش استاندارد و همچنین فرآیند ساخت لوله و اتصالات میباشد. از جمله شاخص ترین بخشهای استاندارد ASME BPE میتوان به SF1 و SF4 اشاره نمود که مربوط به میزان پولیش سطح مکانیکال و الکتریکال میباشد. شرکت سیناراد کالا بعنوان نماینده انحصاری برندهای Dockweiler آلمان و CSE تایوان در کشور شناخته میشود که این سازندهها با اخذ سرتیفیکیت از سازمان ASME BPE بعنوان معدود شرکتهای دارای این سرتیفیکیت در دنیا میباشند. با توجه به فرآیند طولانی ساخت و حمل لوله و اتصالات، همواره طیف گستردهای از لوله و اتصالات 316L در سایزهای 8/3 اینچ تا 4 اینچ با استانداردهای SF1 و SF4 در انبار این شرکت موجود میباشد.
از جمله کاربردهای لوله و اتصالات میتوان به استفاده در صنعت نیمه هادی، پایپینگ استیل، خطوط انتقال و همچنین ماشین آلات صنعت داروسازی و بیوتکنولوژی اشاره نمود که در این خصوص کیفیت جوش، میزان خوردگی و صافی سطح از اهمیت بالایی برخوردار است. با توجه به اینکه نحوه جوش در موارد ذکر شده با استفاده از دستگاه جوش اتوماتیک اوربیتال صورت میپذیرد، میزان گوگرد موجود در آنالیز آلیاژی تعیین کننده کیفیت جوش میباشد. و الزام ارائه سرتیفیکیت ASME BPE توسط سازنده میبایستی مدنظر قرار گیرد تا ریسک ایجاد آلودگی ناشی از عدم مرغوبیت جوش و خوردگی به حداقل رسانده شود.
شرکت Pinox، بعنوان سازنده لوله و اتصالات استیل 316L تحت استاندارد 3A از دیگر نمایندگیهای این شرکت میباشد که جهت استفاده در صنایع تولیدی لبنی و غذایی، آرایشی و بهداشتی و داروهای خوراکی معرفی میشود. با توجه به مشابهت گرید لوله و اتصالات 316L و همچنین قابلیت ایجاد میزان پولیش در استاندارد 3A مشابه با استاندارد BPE ASME، ذکر این نکته ضروریست که صرفا گرید استیل و میزان پولیش تعیین کننده لوله و اتصالات استاندارد در صنعت داروهای تزریقی نمیباشد و سایر پارمترهای متمایز کننده من جمله آنالیز آلیاژی و روش ساخت (انجام کشش سرد جهت از بین بردن تنشهای حرارتی) تعیین کننده مرز استاندارد 3A و ASME BPE می باشد. این موضوع موجب ایجاد دو خط متفاوت تولید توسط شرکت CSE شده که یکی از آن ها دارای مجوز ASME BPE جهت ساخت لوله و اتصالات 316L گرید دارویی و دیگری دارای مجوز 3A جهت ساخت لوله و اتصالات 316L گرید غذایی شده است.
از جمله محصولات متداول در این حوزه میتوان به موارد زیر اشاره نمود:
اطلاعات فنی شاخص در لوله و اتصالات به شرح ذیل میباشد:

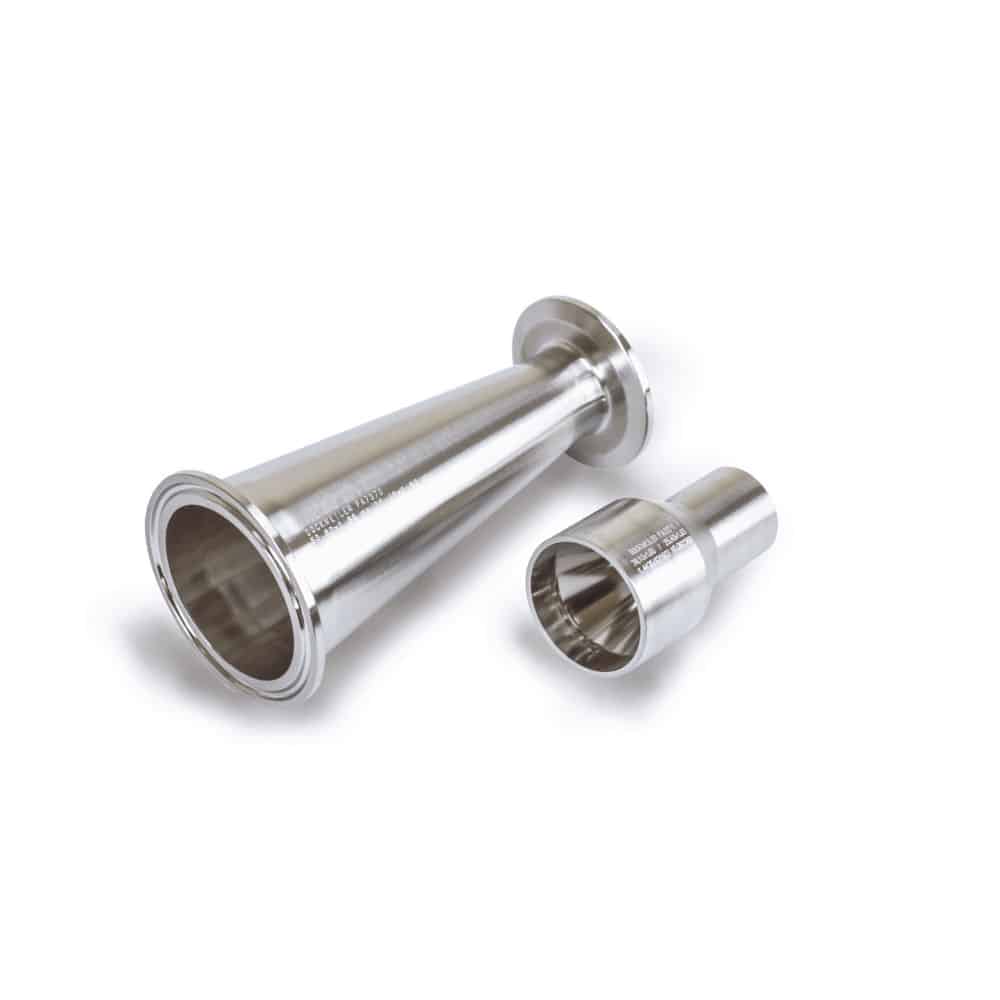

Tube and Fitting
- Material: UNS S31603 (316L)*, UNS S31603 (316L)/ 1.4404*, UNS S31603 (316L) / 1.4435
- Dimensions: ASME BPE: 1/4” to 6” (0.250 * 0.035 inch to 6.000 * 0.109 inch)
- Surface qualities (mechanically polished) (ASME BPE):
- ASME BPE SF0: No finish requirements
- ASME BPE SF1: Ra max.≤ 51 μm
- ASME BPE SF2: Ra max.≤ 64 μm
- ASME BPE SF3: Ra max.≤ 76 μm
- Surface qualities (Electro polished) (ASME BPE):
- ASME BPE SF4: Ra max.≤ 38 μm
- ASME BPE SF5: Ra max.≤ 51 μm
- ASME BPE SF6: Ra max.≤ 64 μm
- Documentation: Certificate 3.1 according DIN EN 10204

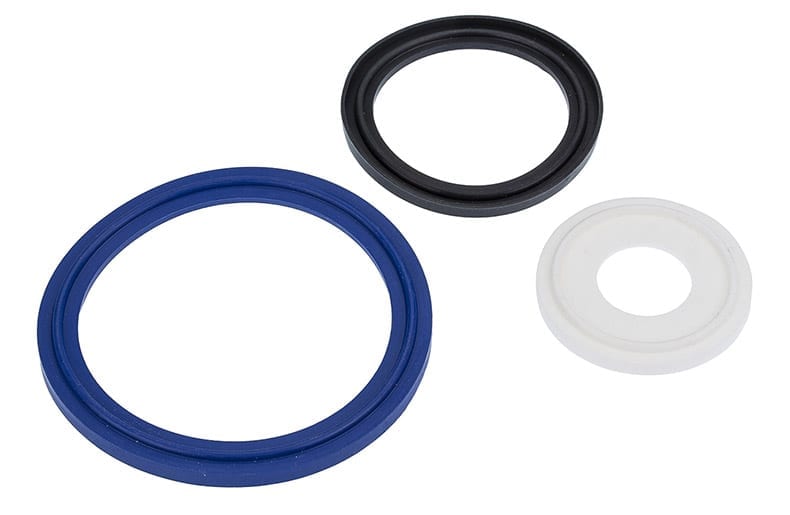

Gasket
- Material acc. to ISO 1629/ASTM D1418:
- PTFE (Polytetra-fluorethylene)
- FKM (Perfluorinated rubber)
- PTFE/FKM (FEP or PTFE coated FKM)
- EPDM (Ethylene-propylene-diene rubber)
- VMQ (Platinum cure silicone rubber)
- PTFE/316L
- PTFE/EPDM (PTFE coated EPDM)
- Nominal Sizes:
- ISO 13,5 mm – 114,3 mm
- Metric 6,00 mm – 154,00 mm
- Imperial: 1/4“ – 6“
- Documentation: FDA and USP Class VI
